Исполнительные механизмы
Когда решены все вышеизложенные вопросы самое время приступить к выбору оборудования управления светом.
Основные элементы системы освещения:
1. Управляющие реле
С помощью этого устройства вы можете включать/выключать свет, розетки, насосы и т.п. оборудование.
В системе Smart-bus применяются реле на два вида токовой нагрузки 10А и 16А.
И соответственно устройства различаются по каналам:

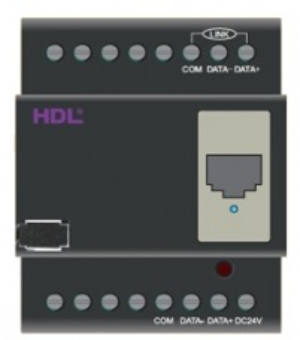

1) SB-DN-R0410 - 4 канальный 10А модуль реле;
2) SB-DN-R0416 - 4 канальный 16А модуль реле;
3) SB-DN-R0810 - 8 канальный 10А модуль реле;
4) SB-DN-R0816 - 8 канальный 16А модуль реле;
5) SB-DN-R01216 - 12 канальный 16А модуль реле.
2. Диммеры
Регуляторы яркости. С помощью этих устройств вы сможете регулировать яркость освещения. Только необходимо предельно ясно определиться какое освещение будет использоваться: газоразрядные лампы, лампы накаливания, определенные светодиодные светильники. Эти диммер устанавливаются в шкаф на DIN рейку. Так же как и реле имеют разное количество каналов и различие в силе тока:
1) SB-DN-D0206 - 2 канальный 6А диммер;
2) SB-DN-D0403 - 4 канальный 3А диммер;
3) SB-DN-D0602 - 6 канальный 2А диммер.
В случае нехватки тока диммеров, применяются усилители диммерных каналов:
1) SB-WL-B0120 - 1 канальный 20А усилитель;
2) SB-WL-B0210 - 2 канальный 10А усилитель.
А так же диммеры настенные. Представляют из себя тоже самое, что и диммеры на DIN рейке, но с увеличенной силой тока:
1) SB-WL-B0610 - 6-канальный 10А на канал;
2) SB-WL-B0620 - 6-канальный 20А на канал;
3) SB-WL-B1210 - 12-канальный 10А на канал.
3. Управление светодиодным, люминисцентным светом.
При применении светодиодных лент в том числе и трехцветных светодиодных необходимо управлять так называемыми сценами, возможность задать необходимый оттенок освещения. Для этого применяются модули DMX.
Для управление модулями DMX применяются модули Smart-bus:
1) SB-DN-48DMX 48-канальный DMX контроллер с Ethernet;
2) SB-DN-512DMX 512-канальный DMX контроллер с Ethernet;
Этими модулями можно управлять любыми DMX устройствами. В линейке оборудованиии Smart-bus таких устройств два:
1) LED SB-LED650mA светодиодный драйвер 650mА;
2) SB-WM-LED3A светодиодный драйвер LED 4А.
Продолжение: Управляющие клавиши...
