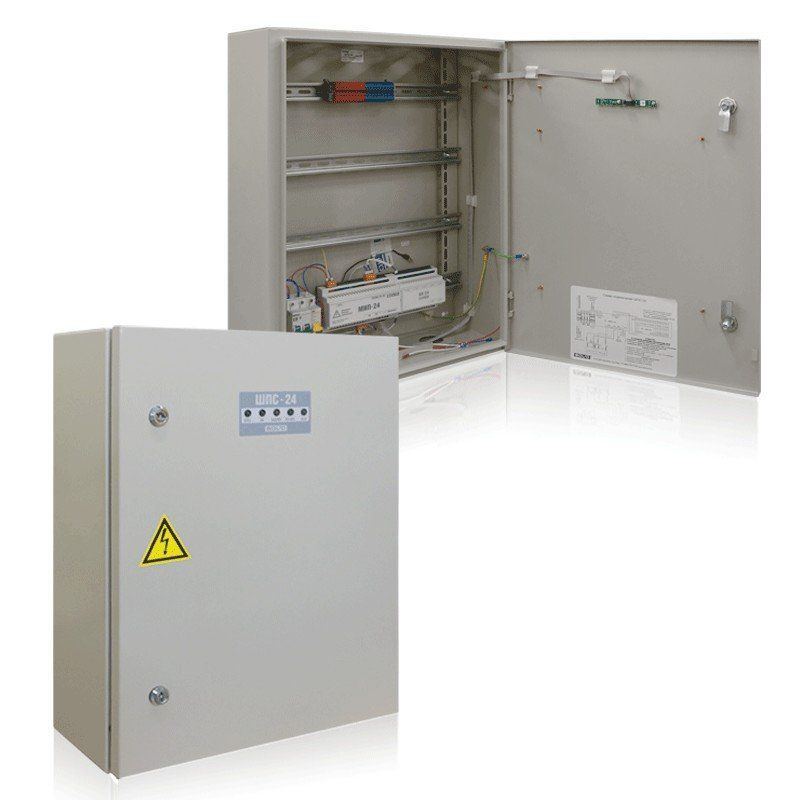

Шкаф ШПС-24
Шкаф для установки приборов системы "Орион" на DIN рейки с установленным ист.питания; 2 входа питания U-перем. 150…253 В; Р-потр. 120 ВА, I-потр. 0.8 А;  7 выходов U-пост. 27.2±0.6 В/ I-пост. 0.4 А (I-сумм. 2 А); 7 выходов RS-485, выход оптореле "АВАРИЯ"; под 2 АКБ 12В/17 А*ч; IP41, клим.испол. О3, t-раб. -10...+40 °С, габ.размеры 650х500х220 мм. Внутри шкафа установлены: модульный ист. питания МИП-24 - 1 шт., блок коммут. БКА-24 - 1 шт., 1 х автом.выключ. 220В/16А "С", 1 х автом.выключ. 220В/3А "С". Возможна установка на дверь монтажного комплекта МК-1.
Назначение изделия

Предназначен для группового питания размещенных в нем приборов пожарной автоматики, извещателей и приемно-контрольных приборов охранно-пожарной сигнализации и другого оборудования.

Особенности

ШПС-24 представляет собой металлический шкаф, в который могут устанавливаться приборы ИСО "Орион": "Сигнал-10", "Сигнал-20П", "С2000-4", "С2000-КДЛ", "С2000-КПБ", "С2000-СП1", "С2000-ПИ" и другие имеющие возможность крепления на DIN-рейку. Дополнительные приборы можно устанавливать на переднюю дверь с помощью дополнительных DIN-реек (входят в монтажный комплект поставляемый отдельно). Цепи ~220 В защищены автоматическими выключателями. В шкаф устанавливаются две аккумуляторные батареи 12 В емкостью по 17 А*ч (не входят в комплект поставки)

Возможности модуля источника питания шкафа в основном аналогичны "РИП-24RS"

Внутри шкафа установлены:
- модуль источника питания "МИП-24" (номинальное напряжение 24 В, ток до 2 А) с резервированным питанием от аккумуляторных батарей
- блок коммутации "БК-24", который позволяет организовать:
* семь каналов питания приборов с индивидуальной защитой от перегрузки по току
* подключение семи приборов к линии интерфейса RS-485 и сетевого контроллера к выходу с "усиленной" защитой для подключения внешних приборов
- общий автоматический выключатель для защиты от перегрузок по току "МИП-24" и дополнительных подключаемых потребителей с номинальным напряжением питания 220 В, 50 Гц (тип "С", 16 А)
- индивидуальный автоматический выключатель для защиты "МИП-24" (тип "С", 3 А)

Дополнительное оборудование

 Монтажный комплект МК-1 для крепления доп. оборудования на дверь ШПС-12, ШПС-12 исп.02, ШПС-24, ШПС-24 исп.02
