C2N-UNI8IO является компактным интерфейсом, позволяющем подключить стороннюю кнопочную панель напрямую к сети Cresnet® . Малая толщина делает C2N-UNI8IO великолепным при установке в 55мм европейский подрозетник или любую другую подходящую коробку. Поддерживая до 8 кнопок и индикаторов, универсальный кнопочный интерфейс может быть использован во множестве ситуаций, включая дома и офисы, где заказной дизайн является существенной вещью, или музеи и залы суда с нетребовательным дизайном. Поскольку для активации входов используются контакты на замыкание, C2N-UNI8I может преобразовать практически любую кнопку или выключатель в устройство Crestron. Простая низковольтная , 4-проводная шина делает Cresnet умным выбором в проводной инфраструктуре, позволяя легко наращивать устройства под текущие или будущие задачи. Просто добавьте датчики на входных дверях в системы индицирующие вход или выход или переведите входной звонок на следующий уровень, включая звуковую систему при звонке в дверь. Представляя из себя больше, чем просто интерфейс со входами, 8 низковольтных выходов могут управлять светодиодами, катушками реле или лампочками. Визуальная обратная связь нативно поддерживается C2N-UNI8IO, потому что он может заставить светодиоды светиться с разной интенсивностью или определенной последовательностью моргания. Так же как кнопочные панели Crestron индицируют выбраный источник или выбраную световую сцену, так и универсальный кнопочный интерфейс позволяет это для любой кнопочной панели.

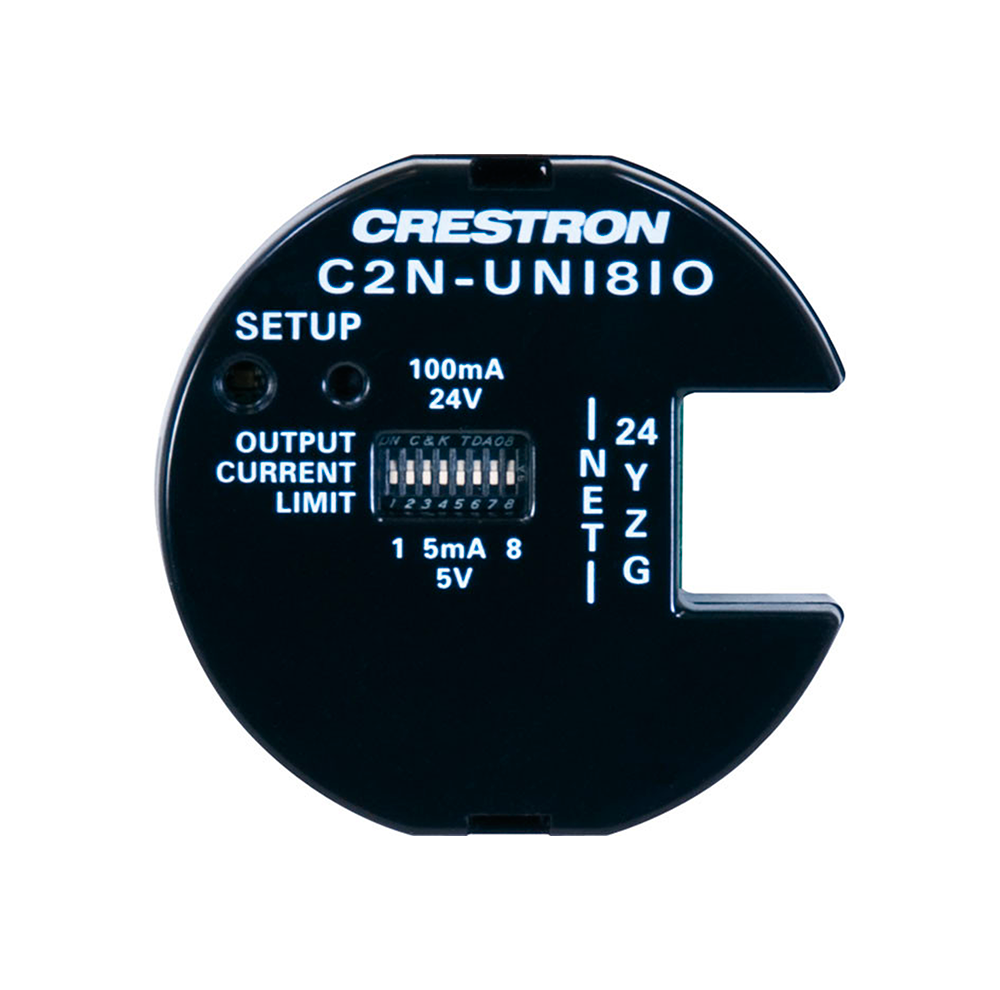

Индикаторы и органы управления :SETUP: (1) красный СИД и (1) миниатюрная кнопка, используются для настройки TSID OUTPUT CURRENT LIMIT: (1) 8-позиционный DIP переключатель, подключает 1кОм резистор ограничения тока к соответствующему выходу, ограничивает до 5мА, 5В постоянного тока для подключения СИД Замечание: Находясь в режиме “ограничения тока” не превышайте предельные значения Электропитание Потребление по шине Cresnet: 0,5Вт (0,02А при 24В постоянного тока); без учета потребления подключенных СИД, лампочек и других устройств

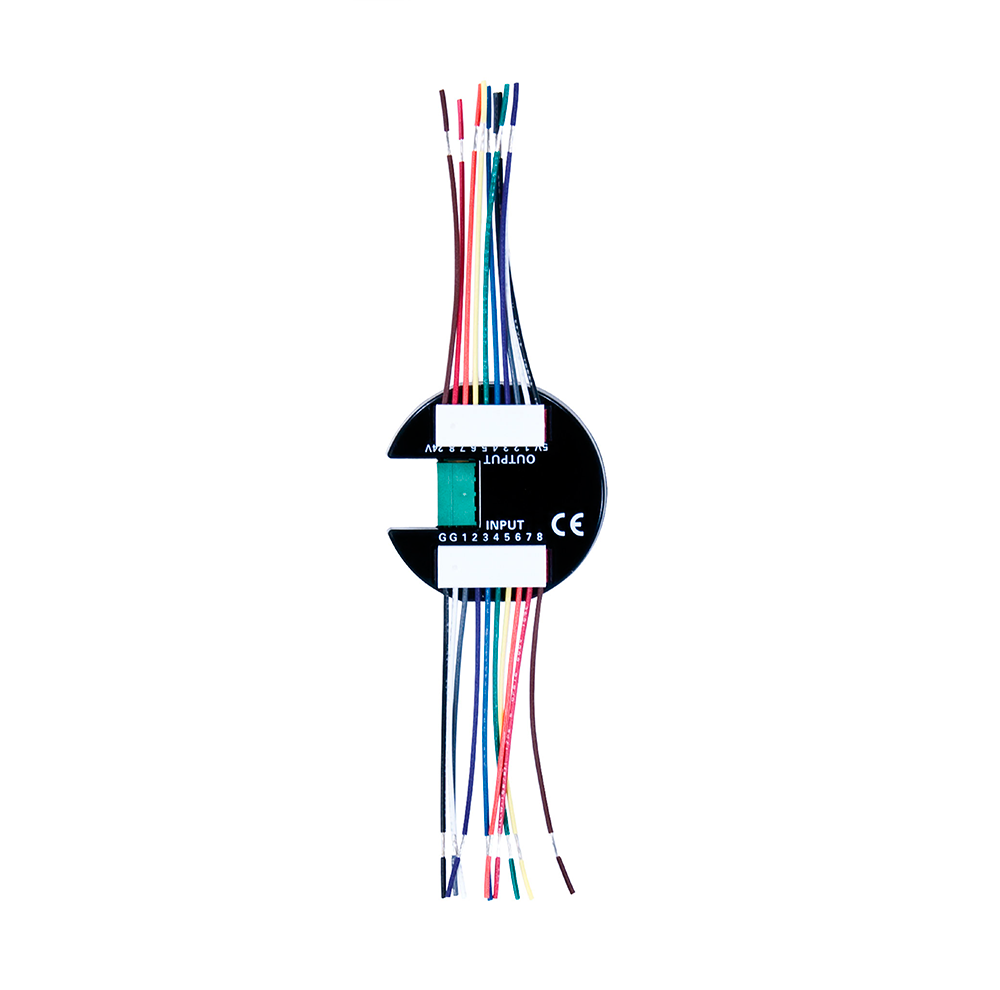

Подключения NET: (1) 4-полюсный 3,5мм отсоединяемая клеммная колодка; ведомый порт Cresnet, подсоединяется к управляющей шине Cresnet INPUT: (1) 10-полюсный 0,1” разъем IDC, имеет (10) 7,5см проводников; входы содержат (2) общих контакта и (8) дискретных входа (относительно общих контактов) OUTPUT: (1) 10-полюсный 0,1” разъем IDC, имеет (10) 7,5см проводников; выходы содержат (1) 5В постоянного тока, (1) 24В постоянного тока и (8) дискретных выходов (относительно общих контактов) Замечание: 24В подается от Cresnet Предельные значения Дискретные входы: (8) входов расчитаны на 0-24В постоянного тока, содержат 10кОм подтягивающие резисторы к 5В; уровень логического “0” <=1В, уровень логической “1” >=3,7В Дискретные выходы: (8) выходов с открытым коллектором расчитанных на 100мА, при 24В постоянного тока, 500мА максимум (суммарно для всех 8 выходов), не в режиме “ограничения тока”; максимальная нагрузка: 1А, при 24В постоянного тока[1] и 40мА, при 5В постоянного тока
Параметры
Размеры:
|
52*52*17мм
|
Удобная для монтажа расцветка
|
вес 20гр
|
Рабочее напряжение - +24В
|
температура хранения:
|
-40°С~+55°С
|
относительная влажность хранения:
|
10% ~93%
|
Производство
|
Россия
|
