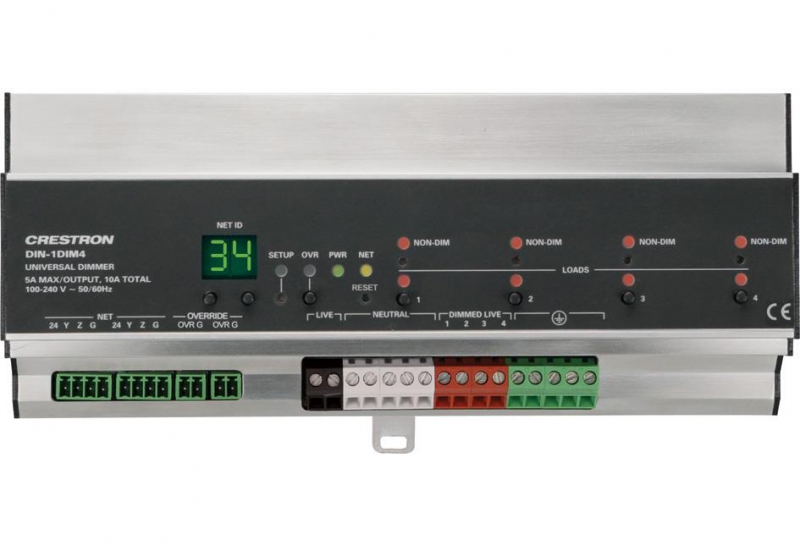

DIN-1DIM4 является монтируемым на DIN-рейку модулем управления освещением с четыремя каналами диммирования. Одна модель поддерживает 120 и 220-277 вольтовую электронную и магнитную низковольтную, накаливания, неоновую, с холодным катодом, 2 проводную регулируемую флюоресцентную и нерегулируемую нагрузку до 5 А на канал, 10 А на модуль. Схема определения синхронной фазы Собственная технология Crestron фильтра перехода через ноль дает выдающуюся невосприимчивость к помехам на линии , уменьшая мерцание ламп и компенсируя колебания напряжения и частоты в линии. Общее реле с воздушным зазором Когда все четыре каналы выключены, встроенное общее реле размыкается, полностью обесточивая все четыре канала и позволяя безопасно выполнять любые работы по обслуживанию или замене ламп. Клемма обхода автоматики Клемма обхода автоматики предназначена для подключения внешнего выключателя и служит для немедленного обхода программы системы управления и установки выхода каждого канала в заранее заданный уровень. Уровни могут быть заданы и сохранены локально с передней панели или удаленно через ПО.

Установка на DIN-рейку DIN-1DIM4 фиксируется на стандартной DIN-рейке, устанавленной в настенном шкафу. Провода подключаются к винтовым зажимам расположенным вдоль нижней стороны, легко доступным для монтажа и обслуживания. Все органы управления и индикаторы расположены в центре передней панели. При установке в ящик со стандартной 45мм прорезью, передняя панель DIN-1DIM4 остается доступной, в то время как все соединения скрыты. Cresnet® DIN-1DIM4 связывается с процессором автоматизации DIN-AP3 или другим процессором автоматизации Crestron 3-й серии через управляющую сеть Cresnet. Пара присутствующих на DIN-1DIM4 портов Cresnet позволяют соединять несколько DIN реечных управляющих модулей цепью.
Технические характеристики коммутатора Crestron DIN-1DIM4
Подключение нагрузки
Диммирование:4 каналаМаксимальная нагрузка на каждый канал:5А 120 - 277В 50/60Гц
600Вт при 120В
1150Вт при 230В
1200Вт при 240В
1385Вт при 277ВСуммарная нагрузка:10А 120 - 277В 50/60Гц
1200Вт при 120В
2300Вт при 230В
2400Вт при 240В
2770Вт при 277ВТип коммутируемой нагрузки:Лампы накаливания, диммируеммые флуоресцентные лампы, Неоновые/Холодный катод, электромагнитная нагрузка низкого напряжения, не диммируеммое освещение
Разъемы и подключение
NET:порт Cresnet, 2-ве запараллеленые клеммы
режим SlaveВOVERRIDE:Вход принудительного управления коммутаторомLIVE:Вход фазы питающего напряжения
Коричневая клемма, 2-ва контакта с винтовыми зажимамиNEUTRAL:Нейтраль
Синяя клемма, 5 контактов с винтовыми зажимамиDIMMED LIVE 1-4:Выход диммируемых каналов
Красная клемма, 4-ре контакта с винтовыми зажимамиGround:Контакты заземления
Зеленая клемма, 5 контактов с винтовыми зажимами
Управление и индикаторы
NET ID:7-ми сегментный цифровой индикатор и миниатюрная кнопка для установки Cresnet ID SETUP:Красный светодиодный индикатор и миниатюрная кнопка для установки настроекOVR:Красный светодиодный индикатор и миниатюрная кнопка для активации принудительного управленияNET:Желтый светодиодный индикатор активности CresnetPWR:Зеленый светодиодный индикатор питанияRESET:Кнопка сбросаDIM 1 - 4:Красные светодиоды, светятся когда соответствующий канал диммера работает в режиме диммирования по переднему фронтуNON DIM 1 - 4:Красные светодиоды, светятся кода соответствующий канал диммера работает в режиме не диммируемой нагрузкиChannel Mode Select 1 - 4:Миниатюрные кнопки, используются для установки режима работы соответствующего канала диммераLOADS 1 - 4:Красные светодиоды и миниатюрные кнопки для отображения работы и локального управления соответствующего канала
Исполнение
Корпус:Алюминиевый корпус с поликарбонатной накладной лейбой;
стойкость к возгоранию по UL94 V-0;
установка на 35 мм шину DIN EN 60715;
форм фактор для корпусов DIN 43880 с 45 мм срезом передней панели;
занимает место 12-ти модулей DIN (216 мм)
Потребление энергии
Нагрузка по питанию Cresnet:0.6 Ват (0.03А 24В постоянного тока) когда не подключено сетевое напряжение
Условия эксплуатации
Температура:от 0°С до 40°CВлажность:от 10% до 90% (без образования конденсата)
