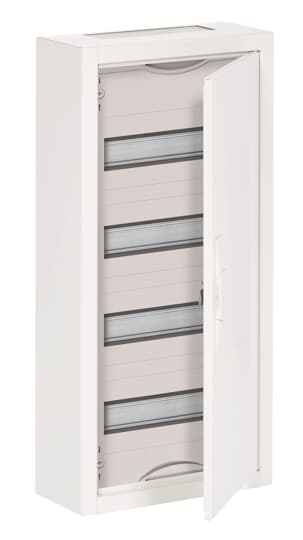

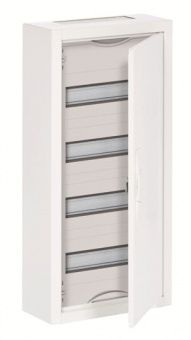

ABB Шкаф AT41 распределительный навесной (стальная дверь) 48 мод 674х324х140 IP43 2CPX030121R9999

ABB Шкаф AT41 распределительный навесной (стальная дверь) 48 мод 674х324х140 IP43 2CPX030121R9999 АББ

Распределительные шкафы серии AT из семейства металлических шкафов AT/U производятся на заводе компании ABB STRIEBEL & JONS с чисто немецким скрупулёзным подходом и ответственностью за выпускаемую продукцию. Эта серия шкафов предназначена для настенного монтажа. Все элементы щитов, включая прочный каркас, комплектующие, аксессуары, детали крепления и уплотнения сделаны из высококачественных материалов, согласно самым строгим технологическим и эксплуатационным нормам и стандартам. Развернутая продуманная номенклатура позволяет реализовать любые сборки щитового оборудования от самых компактных до щитов промышленного масштаба.

Преимущества серии AT:

- распределительные щиты данной серии поставляются с готовой к оперативному монтажу базой для сборки компонентов шкафа, в комплект входят: панели с ДИН-рейками под установку модульных устройств, ДИН-рейки под клеммные блоки, панели с монтажными платами, панели для клеммников, клеммные блоки N+PE для быстрого монтажа с фиксаторами, другие клеммные блоки с пружинными и винтовыми зажимами и прочие аксессуары;

-  здесь можно удобно размещать устройства разных габаритов по высоте - расстояние между рядами может быть 125 или 150 мм;

- количество размещаемых в шкафах модулей может достигать 216 шт;

- монтажные панели съёмные, что облегчает электромонтаж и установку устройств вне щита;

- соблюдены требования по минимальным габаритам по занимаемой площади и возможности разместить максимум оборудования при минимуме места: имеются варианты с компоновками от 2 до 7 рядов в высоту, с разбивкой на одну или две вертикальные секции , с одностворчатой или двухстворчатыми дверями;

- прозрачный поликарбонат даёт возможность наблюдать за работой аппаратуры управления;

- имеет оригинальный дизайн и несколько вариантов замков;

- специальный профиль каркаса и толщина металла стен корпуса или двери 1мм гарантирует прочность конструкции, шкафы имеют порошковое покрытие (RAL 9016) белого цвета;

- внизу или вверху есть гребёнки для ослабления натяжения кабелей;

- имеется система для маркировки кабелей и шин;

- подвод кабелей может производиться сверху, снизу или сзади через перфорированные вводы.

Компактные распределительные щиты, серия AT, частично собранный шкаф, для внутреннего использования, с дверцей, класс защиты II (с двойной изоляцией), в сочетании с комплектом заземления (аксессуар) мы можем достичь степени защиты 1, степени защиты IP43, применимых стандартов : EN 61439-1, EN 61439-3, Номинальное рабочее напряжение 400 В переменного тока, 50/60 Гц, номинальный ток 125 A, с порошковым покрытием, по RAL 9016, корпус из листовой стали, одностворчатая дверь, дверь из листовой стали , в RAL 9016, со стандартным закрытием, угол открытия двери 130 градусов, петля двери справа или слева, кабельный ввод сверху через мембранный фланец, снизу через отверстие перфорированного отверстия, размеры в мм (В x Ш x Г): 674 x 324 x 140, ширина панели 1, 4 ряда, пробелы 48, расстояние между рядами в мм: 125, крышки из пластика, запрессовка и поворот на 90 градусов, RAL 7035, с N / PE Quick-терминал, крепление кабеля встроенная шина, расширенная с полями распределителя, съемная опора устройства
