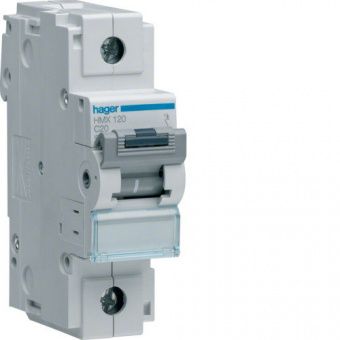

Автоматический выключатель 1P 50kA C-20A 1.5M HMX120

Автоматический выключатель 1P 50kA C-20A 1.5M HMX120 Hager

Однополюсный прибор, разработанный для цепей, требующих надежной защиты. Предназначен для коммутации однофазных линий, защищает проводку от воздействия токов КЗ и перегрузки. Размещается в распределительном щитке в качестве общего элемента, занимает 1,5 модуля (по 17,5 мм). Применяется в жилой, офисной, коммерческой, общественной и промышленной сферах. Последний вариант предпочтительней, так как использование столь защищенных автоматов в домашних сетях нецелесообразно.

Автоматический выключатель HMX 1P 50kA C-20A 1.5M, Hager, HMX120 имеет характеристику отключения С, обеспечивающую отключение автомата в течение 1-10 секунд при превышении номинального тока в 5-10 раз. Отключающая способность в 50 кА способна защитить цепи, находящиеся в непосредственной близости к подстанциям. Максимальная мощность подключённых потребителей – 4,4 кВт.

• предельная отключающая способность 50 кА
• малые потери мощности
• индикация состояния контактов

Автоматический выключатель HMX 1P 50kA C-20A 1.5M, Hager, HMX120 оснащается двумя типами расцепителей:

• Тепломеханическим – осуществляет защиту линии от токовых перегрузок. Состоит из биметаллической пластины, которая изгибается при протекании сверхтока и приводит к размыканию контактов. Повторная эксплуатация возможна после остывания.
• Электромагнитным – предназначен для защиты от коротких замыканий. Представляет собой катушку с помещённым в неё сердечником. Последний связан с размыкающим устройством. При прохождении тока КЗ, создается поле, выталкивающее сердечник. Питание отключается.

Параметры
