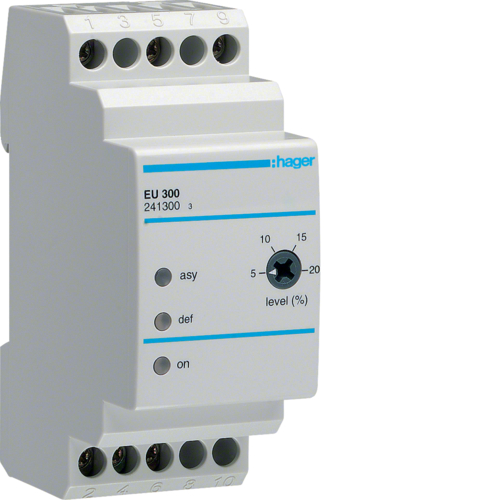

Реле контроля фаз 3Ph EU300

Реле применяется для контроля обрыва фаз, асимметрии (падение напряжения в одной из фаз), неправильного чередования фаз (неправильное подкл. фаз в распредщите)

Реле применяется для контроля обрыва фаз, асимметрии (падение напряжения в одной из фаз),  неправильного чередования фаз (неправильное подключение фаз в распределительном щите или на линии во время ремонта). Все эти аварийные режимы опасны для трёхфазного потребителя, например электродвигателя.

При понижении напряжения ниже допустимого уровня, который выставляется вручную при помощи регулятора уставки срабатывания (дано в процентном соотношении к номинальному напряжению, от 5 до 20%), реле срабатывает и размыкает контакты 2 и 6, при этом загорается индикатор “Asy”. При дальнейшем понижении напряжения загорается индикатор “Def”, а индикатор “Asy”гаснет. После восстановления напряжения до номинального, реле переходит в нормальный режим работы и замыкает контакты
2 и 6.
При понижении напряжения в одной из фаз до нуля (обрыв фазы), реле размыкает контакты 2 и 6 и  загорается индикатор “Def”. При подаче на реле неправильного чередования фаз срабатывает реле,  размыкает контакты 2 и 6 и загорается индикатор “Def”. Реле перейдет в нормальный режим работы только после того, как на него подадут правильное чередование фаз.

Параметры
