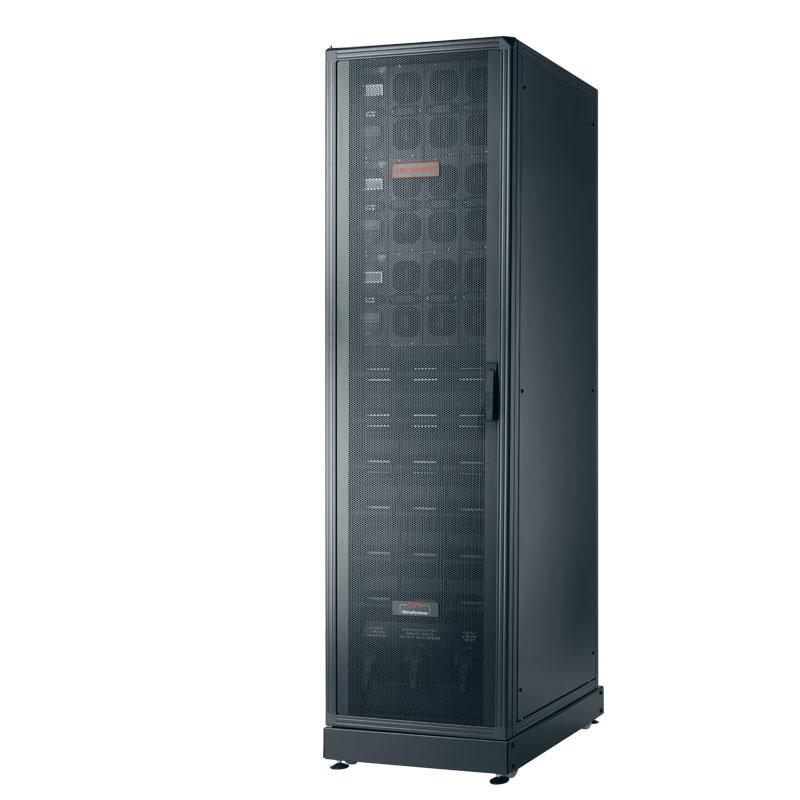

ИБП ARCHIMOD каб.пуст. 100 кВА HE 310463 LG

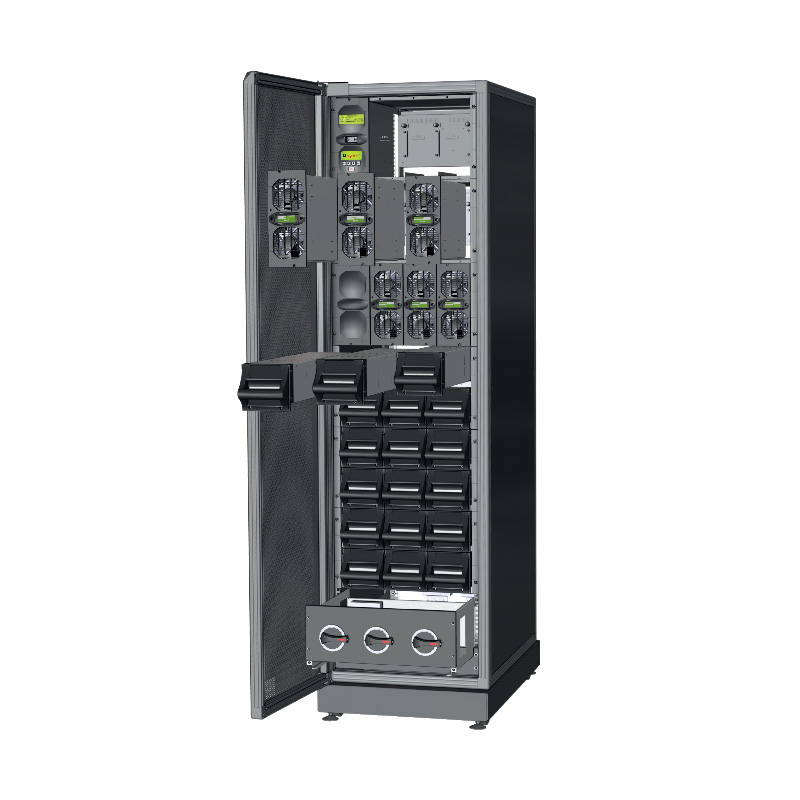

Шкафы ARCHIMOD HE 100 кВА поставляются пустыми. Позволяют разместить в себе 15 силовых модулей по 6.7 кВА. Для обеспечения продолжительной автономии можно подключать шкафы с дополнительными батареями. Инновационная модульная конструкция позволяет оптимизировать величину доступной полезной мощности, а также обеспечивает гибкое расширение системы и снижение эксплуатационных расходов.

ОСОБЕННОСТИ
• КПД 96%
• Коэффициент мощности – 1
• Адаптируемые, расширяемые и резервируемые решения в одном корпусе, Rack-конфигурация
• Удобное, быстрое управление и обслуживание. Поддержка горячей замены: возможность замены силовых и/или батарейных модулей без отключения ИБП
• Несколько входов и выходов для организации различных одно- или трехфазных конфигураций на месте установки

ФУНКЦИИ
• Преобразователь частоты с 40-70 Гц на 50/60 Гц (может задаваться пользователем)
• Работает с блоком питания
• Три независимых фазы на выходе
• Выделенная входная линия для байпаса
• Система «горячей замены» модулей
• Режим автономной работы
• Регулировка выходного напряжения от 190 В до 245 В с шагом 1 В
• Байпас
• Журнал событий с указанием даты и времени
• Общие архивные данные и данные по каждому силовому модулю

ОБЩИЕ ХАРАКТЕРИСТИКИ
• Номинальная мощность (кВА): 100
• Активная мощность (кВт): 100
• Мощность силового модуля (кВА): 6,7 на один модуль (20 кВА с 3 модулями), коэффициент мощности 1

ВХОД
• Входное напряжение: 380, 400, 415 3Ф+Н+З
• Входная частота: 45-65 Гц ± 2% автоопределение
• Диапазон входного напряжения: 400 В +15% /-20% (трехфазное)
• Суммарный коэффициент гармоник тока на входе: < 3 %
• Совместимость с генераторными установками: конфигурируется для синхронизации между входной и выходной частотами даже в расширенном диапазоне ± 14%
• Коэффициент мощности на входе: > 0.99

ВЫХОД
• Выходное напряжение: 380, 400, 415 3Ф+Н+З
• КПД: до 96 %
• Выходная частота (номинальная): 50/60 Гц ± 0.1
• Крест-фактор: 3,5:1
• Допустимое отклонение выходного напряжения: ± 1%
• Допустимая перегрузка: 10 мин. при 113% и 60 с при 135%
• КПД в экономичном режиме: 99 %
• Байпас: автоматический и сервисный байпас

АККУМУЛЯТОРНЫЕ БАТАРЕИ
• Батарейные модули: батарейный модули предназначены для установки в шкаф, не требуя специальных операций для подключения
• Тип/напряжение батарей: VRLA – AGM/252 В пост. тока
• Время автономной работы: увеличивается путем подключения дополнительных батарейных модулей и внешних батарейных шкафов
• Зарядка батарей: технология Smart Charge. Усовершенствованный 3-ступенчатый цикл

НАСТРОЙКА И УПРАВЛЕНИЕ
• Дисплей и индикаторы: 4 строки по 20 символов, 4 кнопки навигации по меню, многоцветный светодиодный индикатор состояния
• Коммуникационные порты: на каждом модуле управления: 2 последовательных порта RS232, 1 логический порт, 5 портов с сухими контактами, 2 слота для интерфейсов SNMP (опция)
• Защита от обратной подачи питания: Вспомогательный контакт Н.З. + Н.О.
• Аварийное отключение питания: Да
• Дистанционное управление: Возможно

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Размеры В х Ш х Г, мм: 2080 x 570 x 912 (42 U)
• Количество устанавливаемых силовых модулей: 15
• Количество слотов для батарейных модулей: –
• Количество контроллеров управления: 3
• Масса нетто, кг: 318

УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
• Рабочая температура / влажность: 0 – 40 °C / 0 – 95% без конденсации
• Степень защиты от проникновения твердых предметов и воды: IP 21
• Уровень шума на расстоянии 1 м, дБ(А): 50 – 65

МОНТАЖ
• Может выполняться пользователем. Модульная архитектура с установкой силовых и батарейных модулей по принципу «plug and play» облегчает сборку и монтаж

Размеры В х Ш х Г, мм - 2080 х 570 х 912
Вес, кг - 318
Активная мощность, Вт - 100000
