• Умный дом. Типовое решение для 100кв квартиры на шине HDL-bus

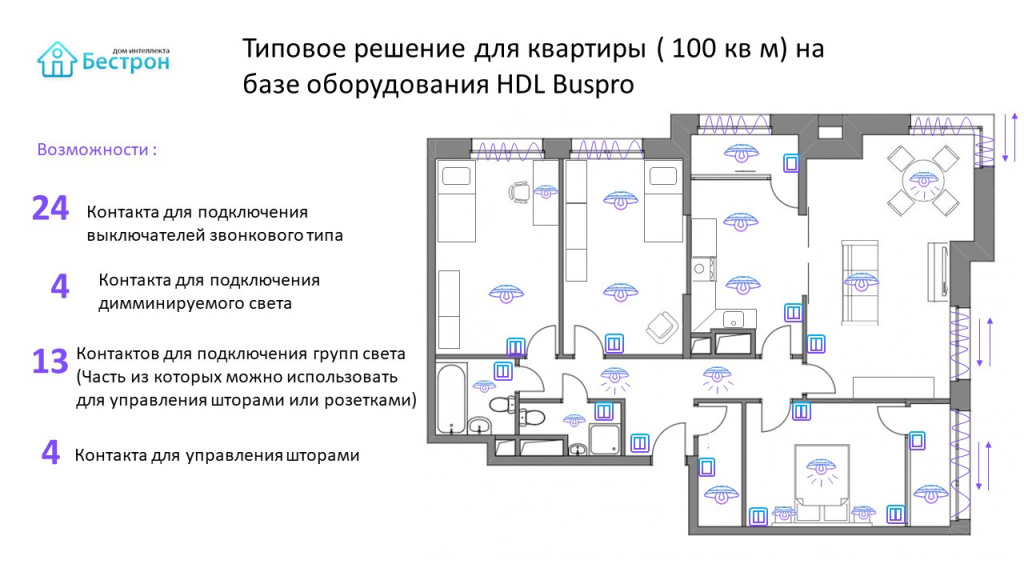

    обложка 100.jpg\

    Всё больше и больше людей стремятся к домашнему комфорту и модернизации своего жилища. Спрос на домашнюю автоматизацию растёт. Именно это и натолкнуло компанию Бестрон создать некое типовое решение для квартир 100-120 кв м.
    Главной идеей была простота внедрения и использования, а также возможность расширения функций Умного дома в будущем.
    Таким образом,  выбор пал на использование системы HDL Buspro.

    Компания HDL одним из основных участников международного рынка систем автоматизации для дома и здания, а также профессиональных систем освещения.

    Надежность системы HDL Bus Pro позволила реализовать множество проектов, от умного дома в Норвегии, элитного гостиничного комплекса в Дубае, системы управления освещением в Сиднейском Оперном Театре, до оборудования крупнейших международных событий, таких как Экспо 2010 в Шанхае.

    Данный комплект является готовым решением, которое может быть собрано самостоятельно или же с помощью специалистов.

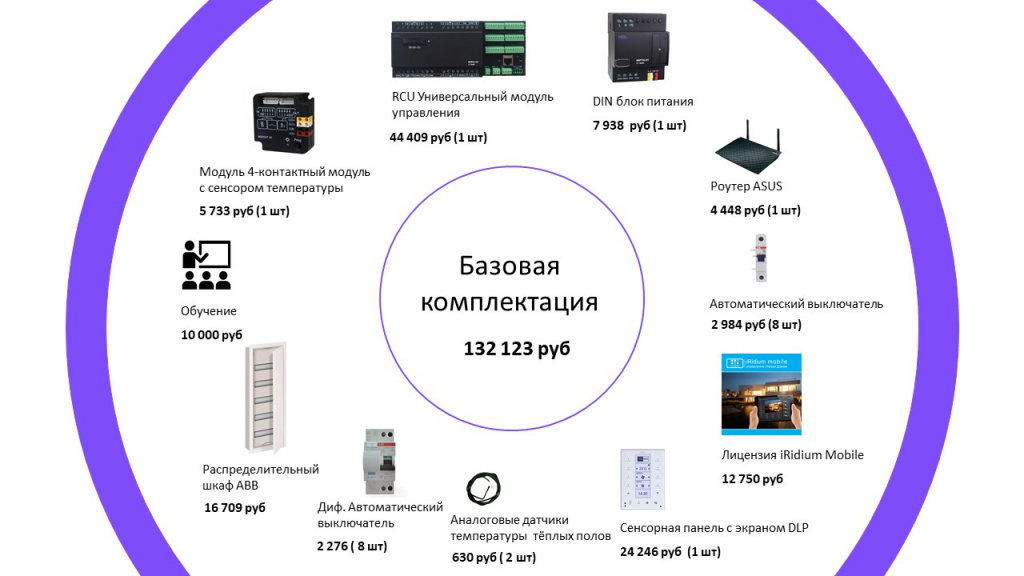

              В комплект входит:

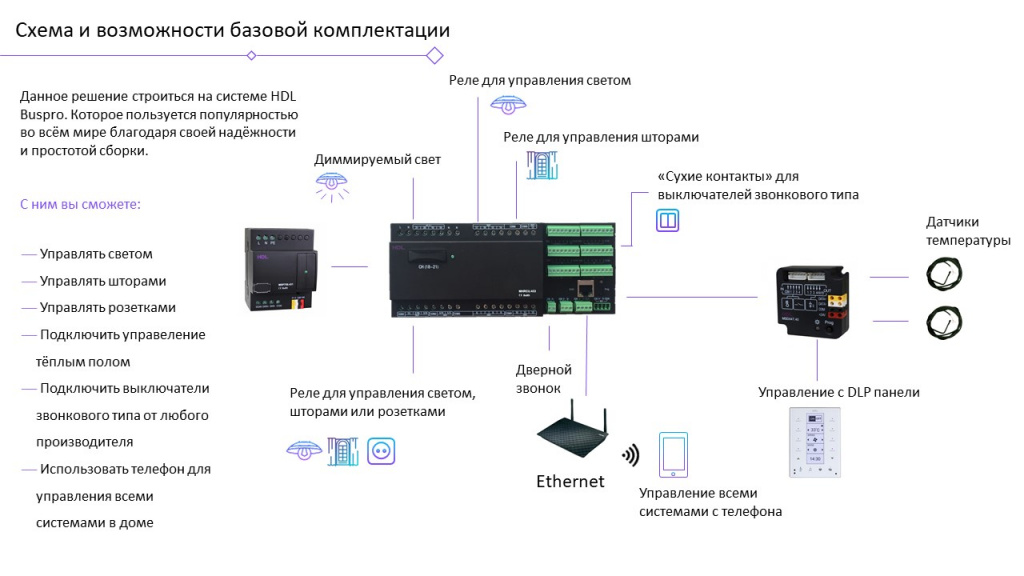

        Далее более подробно об оборудовании, его характеристиках и схемах подключения.

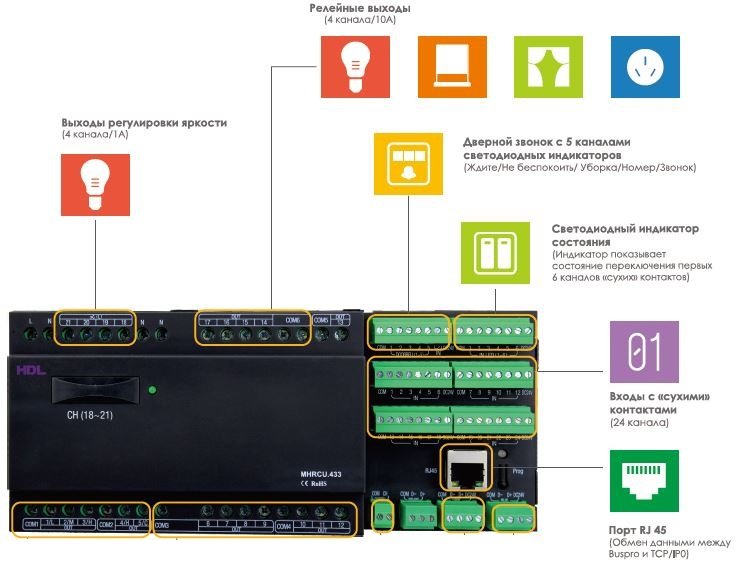

    1. DIN RCU Универсальный модуль управления

    Данный модуль является универсальным для создания типового решения Умный дом для квартиры.






    Также в данной системе поддерживаются интерфейсы RJ45 и HDL Buspro. IP-интерфейс RJ45 позволяет системе подключаться к существующей сети Ethernet.

    Именно это в свою очередь делает доступным управление всеми системами в доме с мобильного приложения iRidium Mobile.

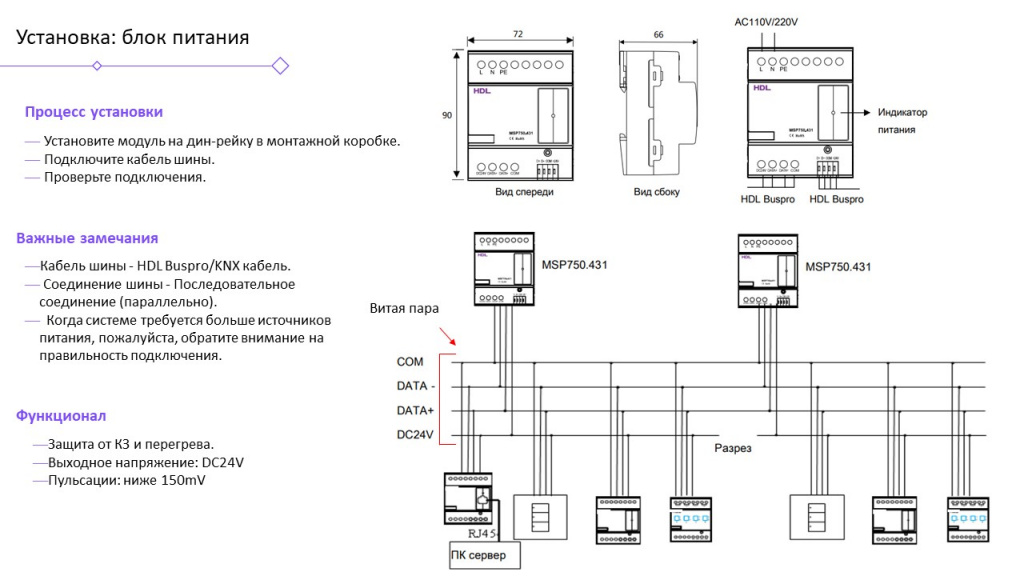

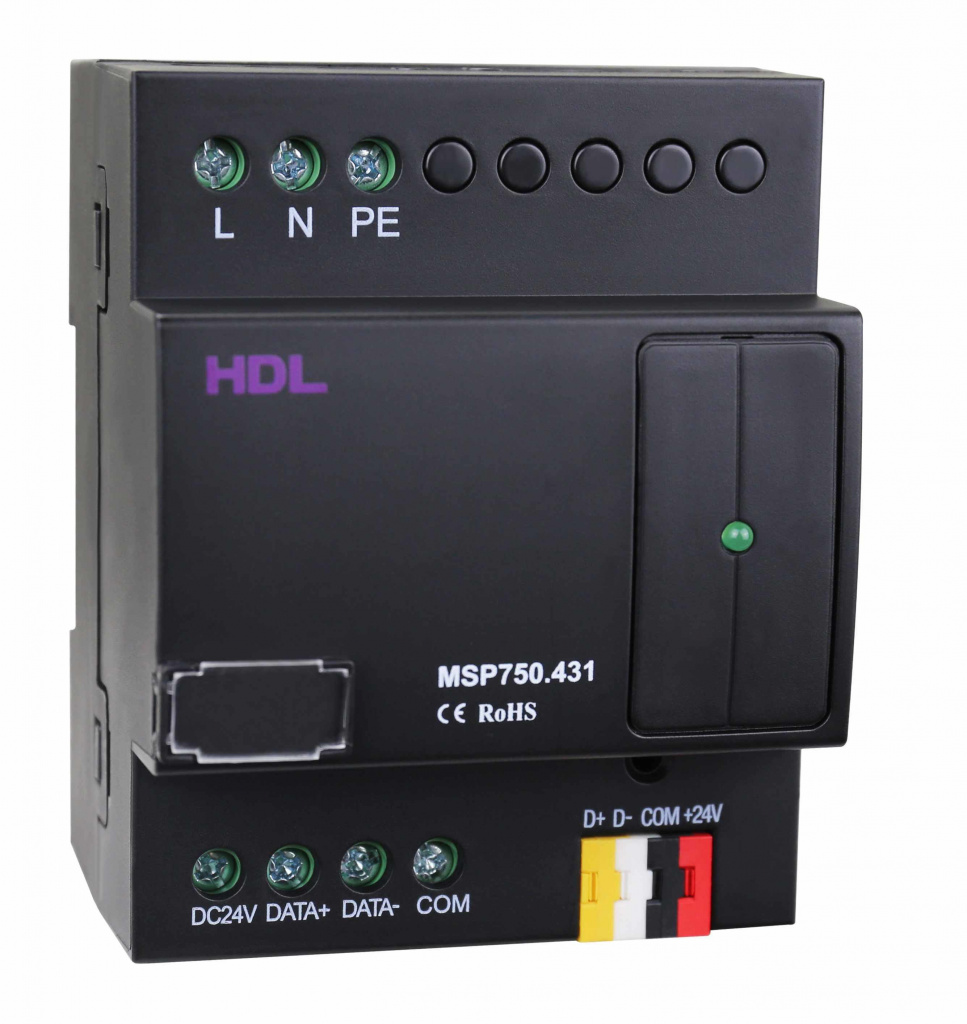

    2.  Блок питания шины 750мА на 25-30 шинных устройств.

    864054109.jpg100 кв м [Autosaved].jpg

    Защита от перегрева, перенагрузки и короткого замыкания;
    Рассчитан на 25-30 шинных устройств.

    Тех. характеристики

    Питание: АС 220В±10%
    Частота: 50~60 Гц
    Питание шины: 750мА
    Выходное напряжение: DC 24В
    Рабочая температура:: 0°С~45°С
    Рабочая относительная влажность: 20% ~90%
    Температура хранения: -40°С~+55°С
    Относительная влажность при хранении: 10% ~93%
    Установка стандартная: 35 мм Din-рейка
    Габариты: 72х88х66 (мм)

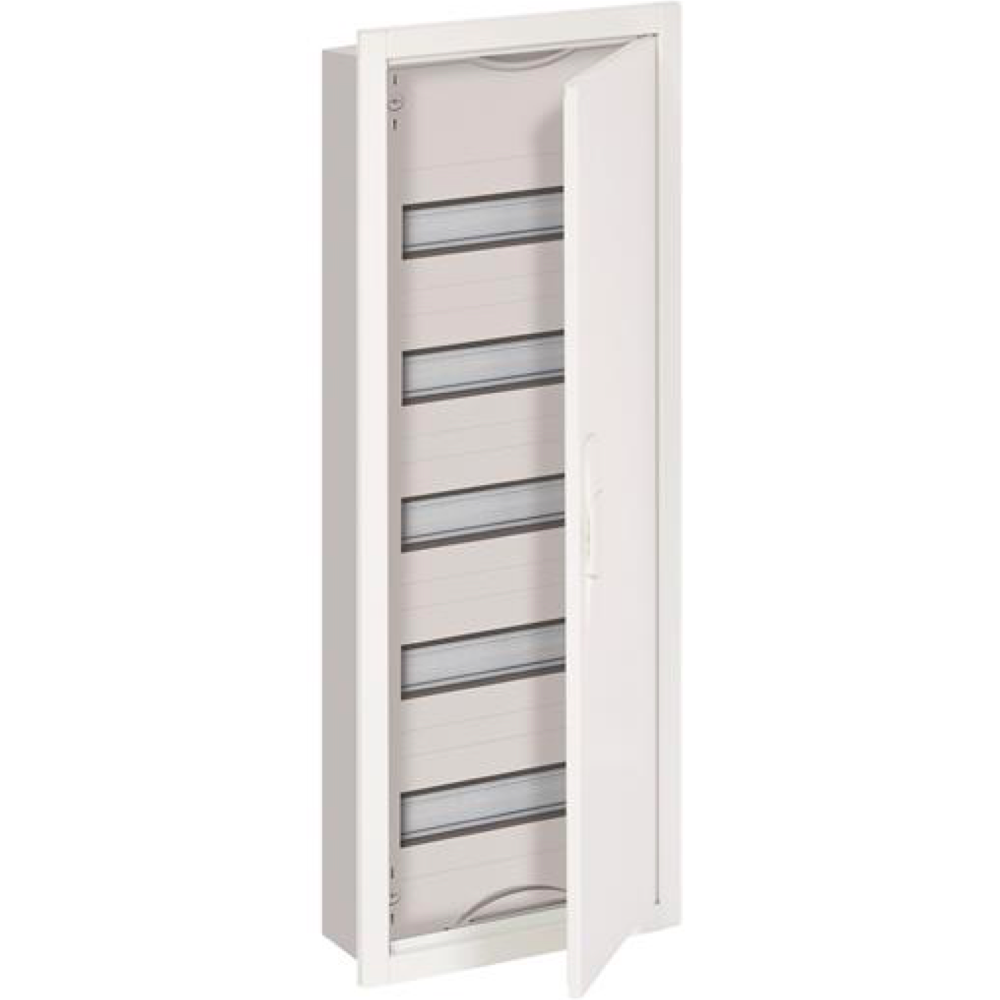

    3.       Распределительный шкаф ABB

    Именно в нём будет храниться всё управляющее оборудование, а также автоматы и диф. автоматы.

    Ширина, мм  310
    Глубина, мм  120
    Высота, мм 834


    ( Здесь скоро появится схема расположения оборудования в распределительном шкафу)

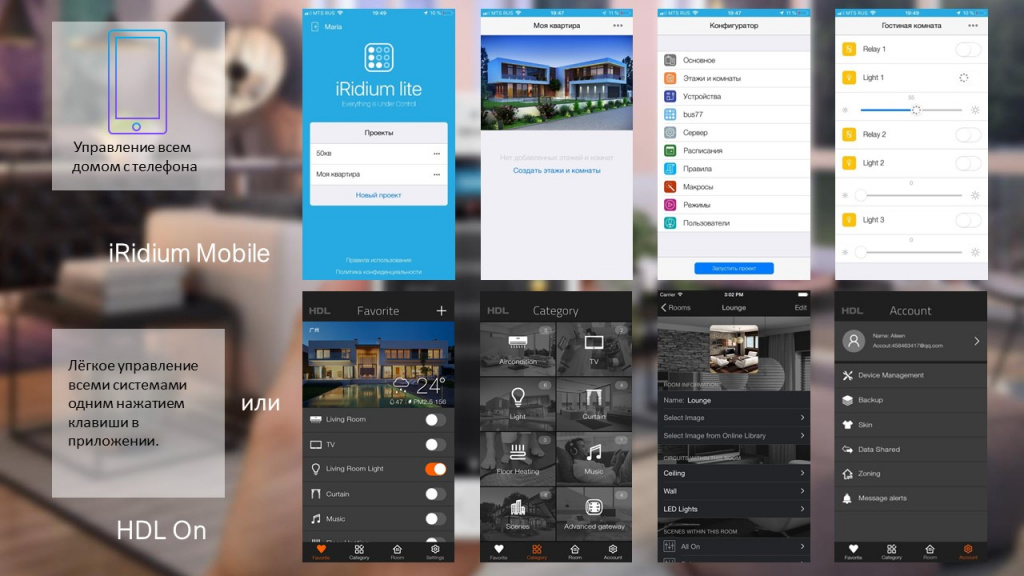

    4.       Управление всеми системами с помощь телефона.

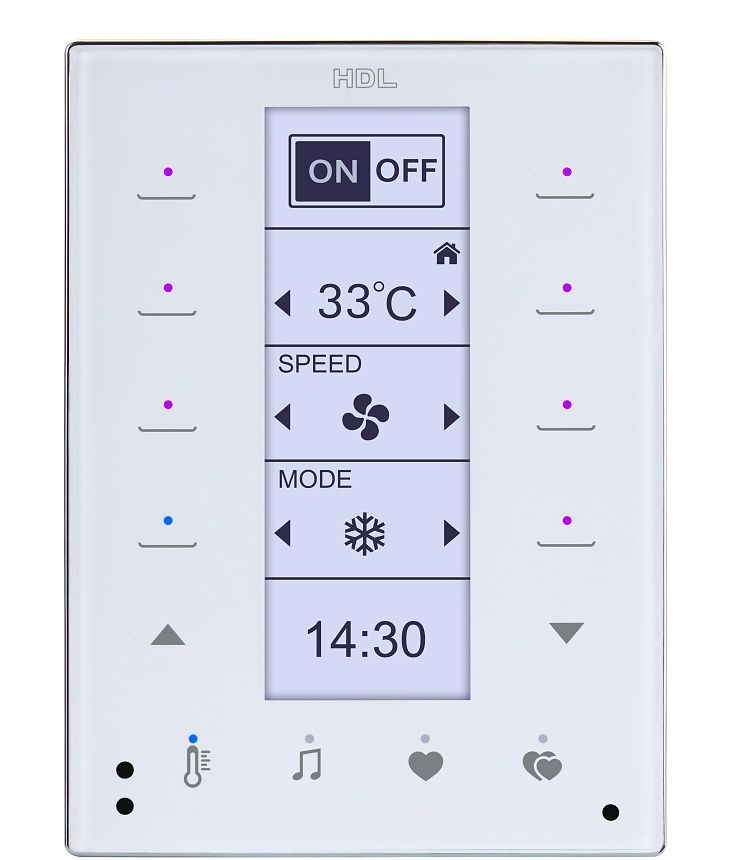

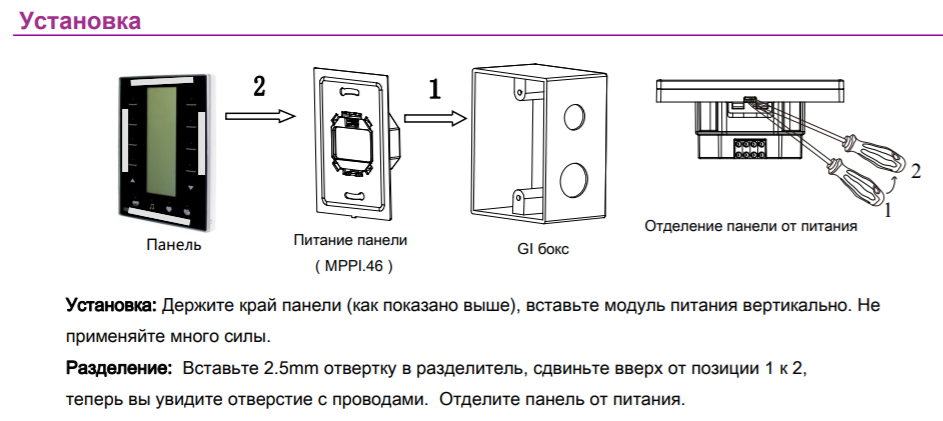

    5.       Панель управления DLP



    8 свободно настраиваемых сенсорных кнопок. Экран 240*80 LCD, возможность выбора различного цвета LED индикатора состояния клавиш, 4 кнопки быстрого доступа к АС, музыке и двум любым функциям. 1-7 страниц:  4 страницы для управления освещением и нагрузками, стр. 5 для управления кондиционером, стр. 6 для управления музыкой, стр. 7 для управления отоплением.

    Данная панель будет не заменима при управлении Вашим тёплым полом.

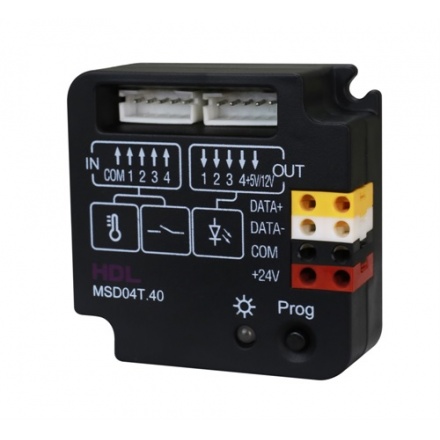

    6.       Модуль 4-контактный модуль входов, с сенсором температуры


    Электрические характеристики
    Рабочее напряжение: DC12~30V
    Потребляемый ток: 10mA/DC24V

    Условия окружающей среды
    Рабочие температуры:-5℃~45℃
    Рабочая влажность: До 90%
    Температура хранения: -20℃~+60℃
    Влажность хранения: До 93%

    Информация о продукции
    Вес: 57 гр
    Размеры: 45×45×16 (мм )
    Материал корпуса: Пластик
    Класс защиты: IP20
    Установка: Винтовое крепление

    Именно он обеспечит контроль за состоянием Ваших тёплых полов и не допустит перегрева.

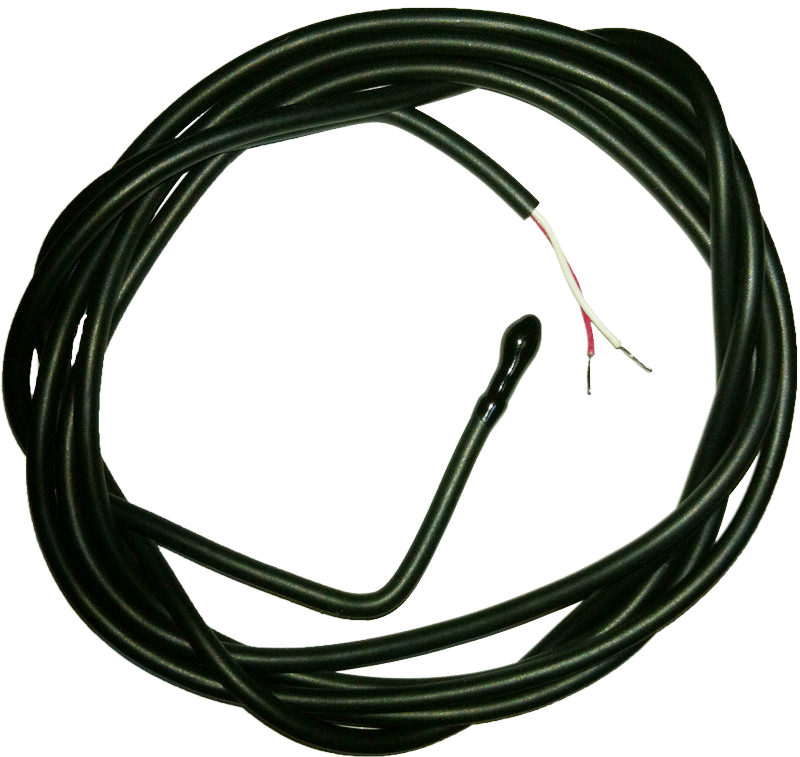

    7. Датчики температуры



    Подключаются к 4-контактный модулю входов, с сенсором температуры. Обеспечивают контроль температуры тёплых полов.

    Как было сказано ранее, данную базовую комплектацию можно легко расширить и добавить возможности (за дополнительную плату):Slide7.JPG



    Более подробную информацию вы можете узнать у наших проектировщиков по телефону: 8 (495) 961-86-11, или заполните форму обратной связи. Мы окажем всестороннюю поддержку.
