Умный дом. Типовое решение на шине KNX

Добрый день, дорогие читатели. В данной статье мы коснемся умного дома на системе стандарта KNX и решений фирм ABB, Gira и Jung.

Итак, Вы захотели сделать Умный дом и выбрали для реализации европейскую шину KNX.

Отличный выбор, так как эта система:

- распределенная и не имеет одного центра. Т.е. если сгорит один элемент, вся остальная система продолжит работу.

- каждое устройство стандарта KNX проходит сертификацию на соответствие стандарту.

- множество фирм производителей: ABB, Berker, Jung, Merten, Gira и пр. и у всех фирм есть взаимозаменяемые устройства.

- большинство фирм производителей это – Германия.

Приведем пример управляющих элементов разных фирм производителей:

Система визуализации ABB Busch-priOn, система управление Gira Control 9 на основе Home Server 4 и Jung Smart Pilot. У каждой из этих устройств есть свои особенности, но самое главное, что они взаимозаменяемы, т.е. вы сможете к реле и диммерам фирмы Gira поставить управляющий элемент ABB Busch-priOn.

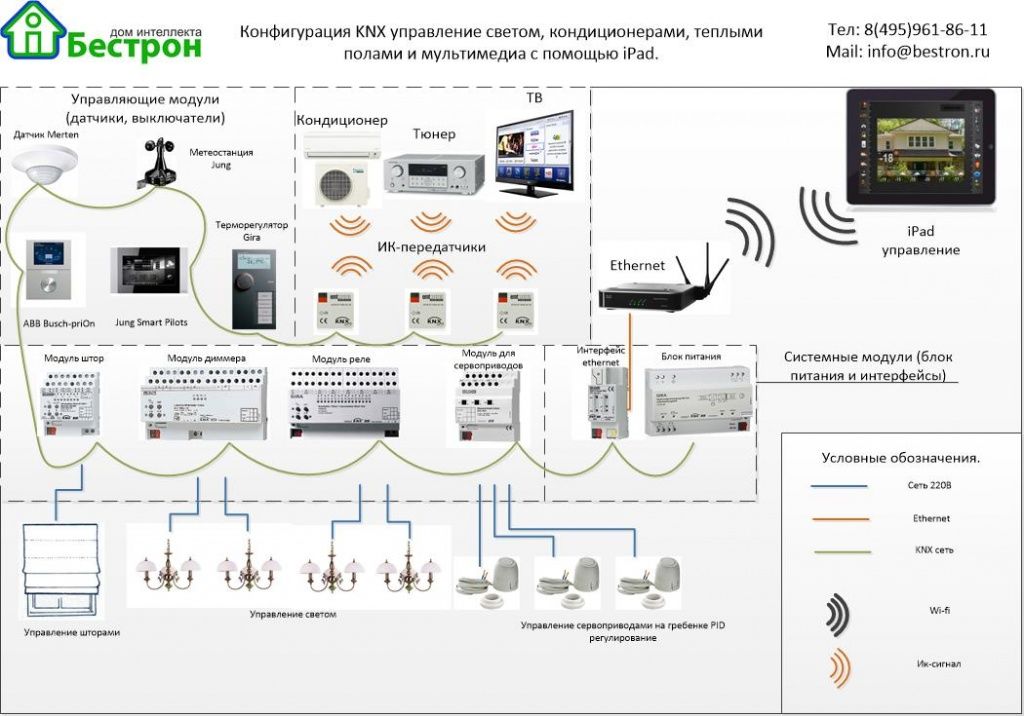

На данной картинке мы попытались показать, как выглядит топология сети с использованием технологии KNX.

Система KNX построена из трех основных компонентов:

- управляющие модули (выключатели, датчики, ик-приемники)

1) ABB Busch-priOn

2) Jung Smart Pilot

3) Терморегулятор Gira

4) Датчик Merten

5) Метеостанция Jung

6) Шинный контроллер для KNX

- исполнительные модули (реле, диммеры, модули штор, регуляторы тепловые, ик-передатчики)

1) модуль штор

2) модуль диммера

3) модуль реле

4) модуль сервопривода

5) ИК передатчики

- системные модули (интерфейсы и блоки питания)

1) Блок питания

2) интерфейсный модуль

- дополнительные устройства

1) wi-fi роутер

2) Ipad с установленной программой Iridium mobile

Для соединения устройств между собой используется кабель стандарта KNX. Соединение происходит последовательно-параллельно, т.е. каждое последующее устройство подсоединяется параллельно следующему. Соединение звездой запрещено. Так как система сертифицированная, то программировать и производить пусконаладку систем Умного дома стандарта KNX могут только сертифицированные специалисты прошедшие курсы повышения квалификации в центрах KNX. В нашей компании есть специальный штат инженеров, обученный в России и в Европе по стандарту KNX.

Рекомендуем данную систему для реализации климат-контроля: управление кондиционированием, вентиляцией, теплыми полами, конвекторами и радиаторами вместе по своей логике. Вам же надо будет задать только желаемую температуру!

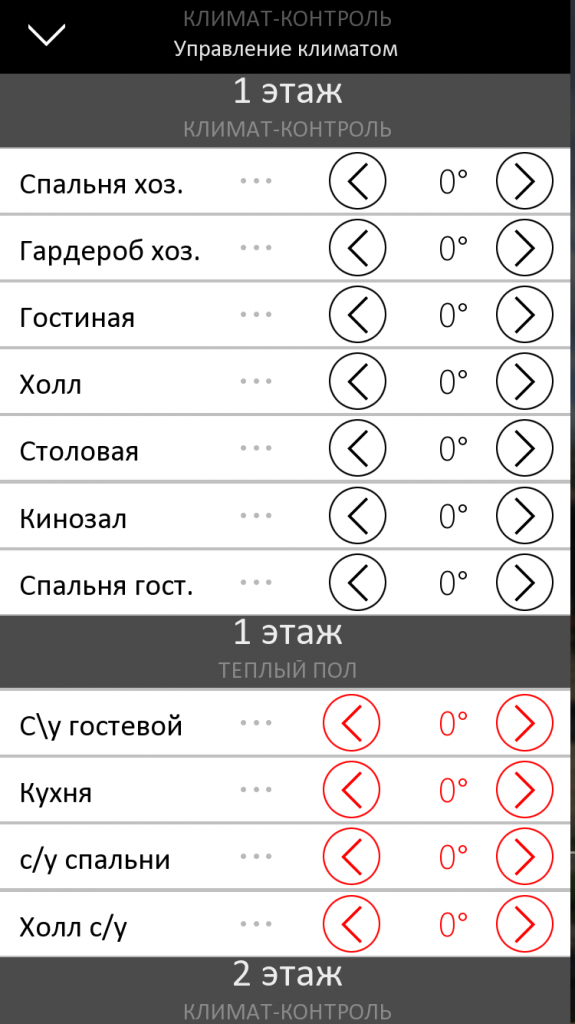

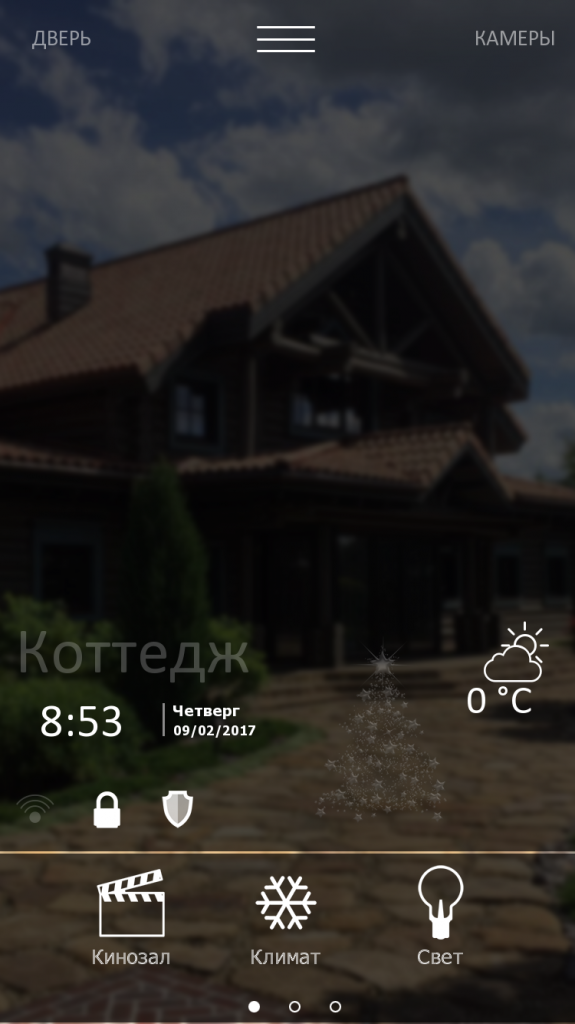

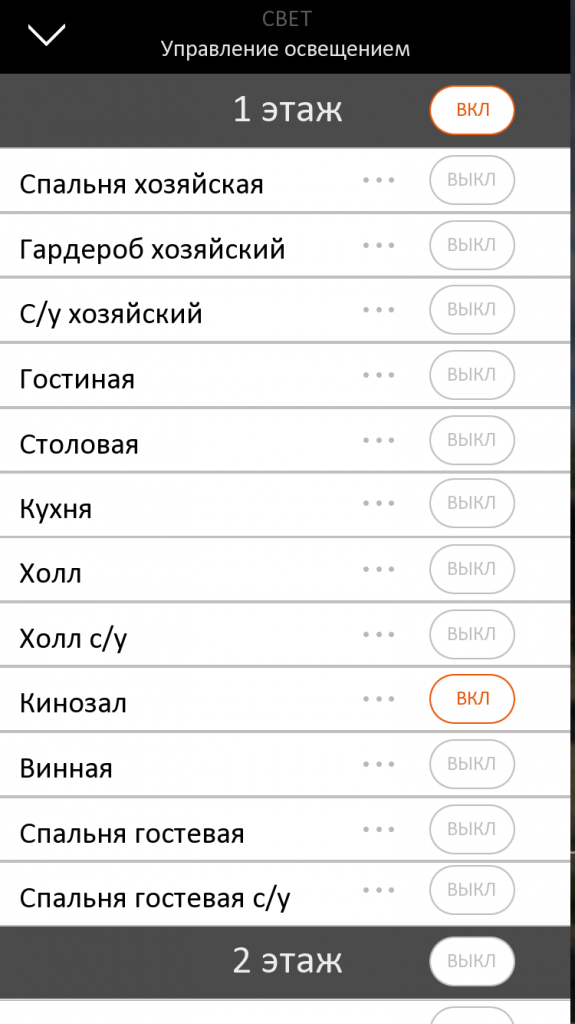

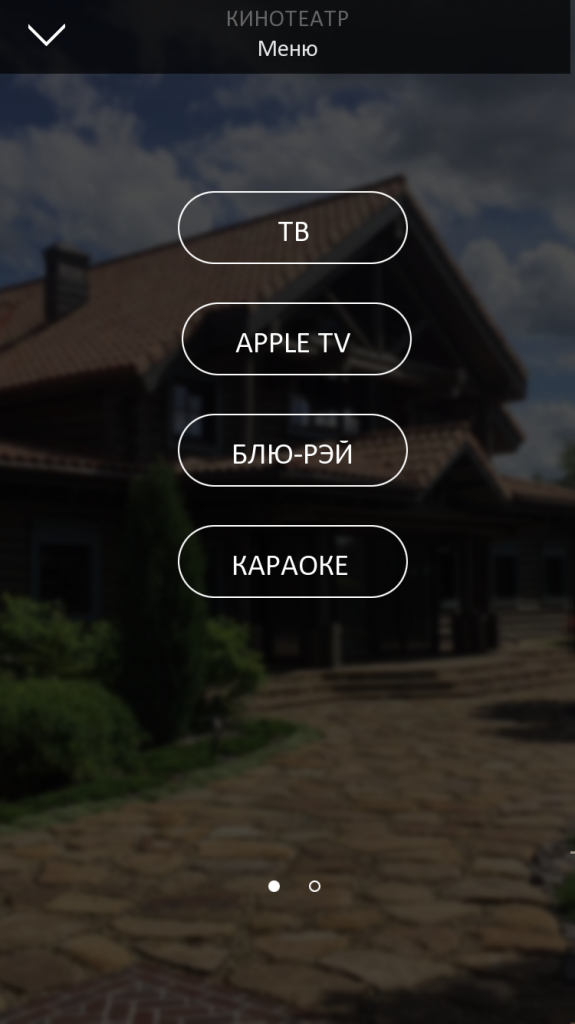

Пример интерфейса температурной карты коттеджа, а так же других функций:
